בודק התנגדות בידוד פני שטח + GEN3

בודק התנגדות בידוד פני שטח + GEN3 | AutoSIR2

Product description

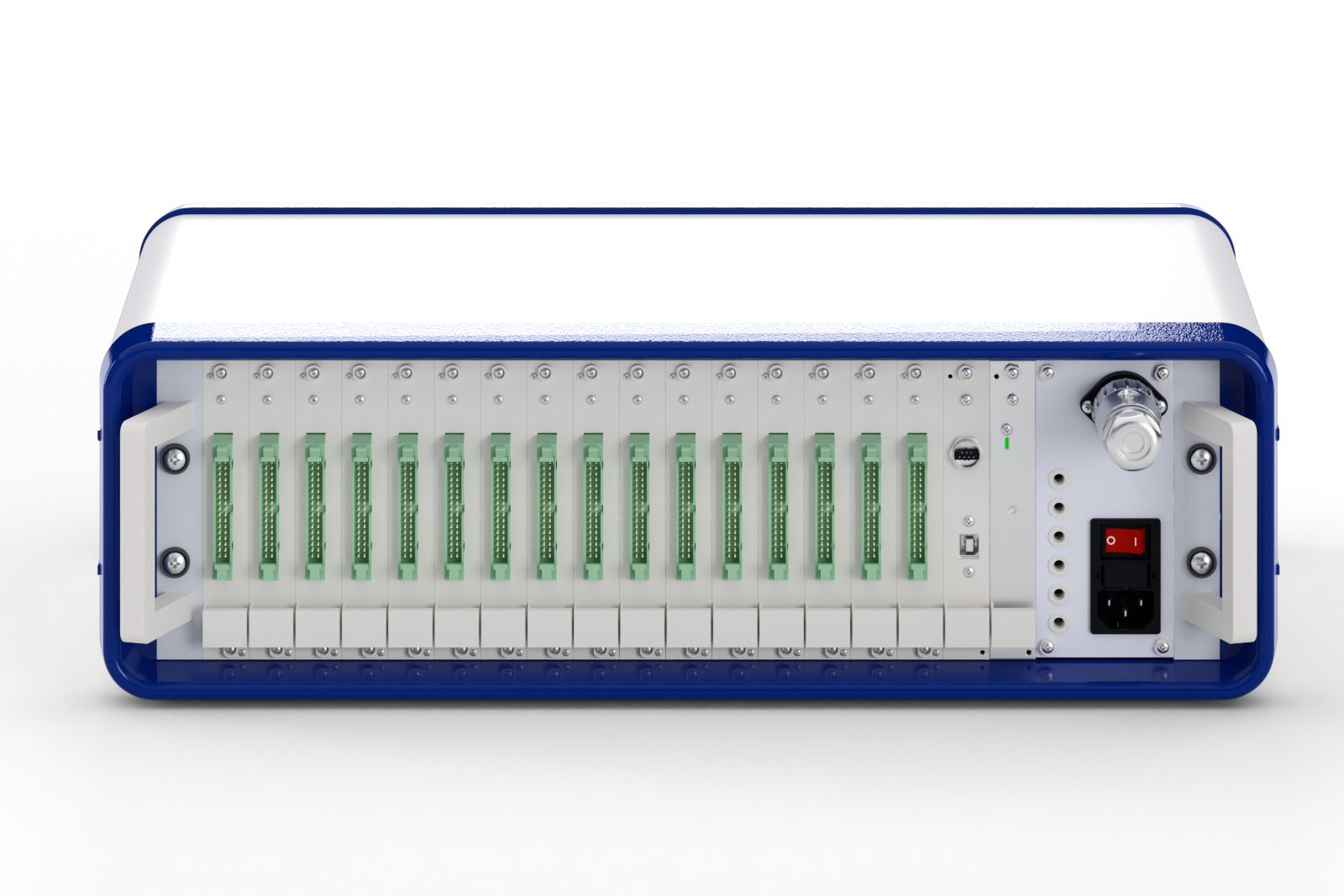

AutoSIR2+™ מבית Gen3 מציגה שדרוג משמעותי לבדיקות התנגדות בידוד משטחי (SIR) , עם אלקטרוניקה מוגנת ומדויקת ביותר למדידת התנגדויות עד 10¹⁴Ω.

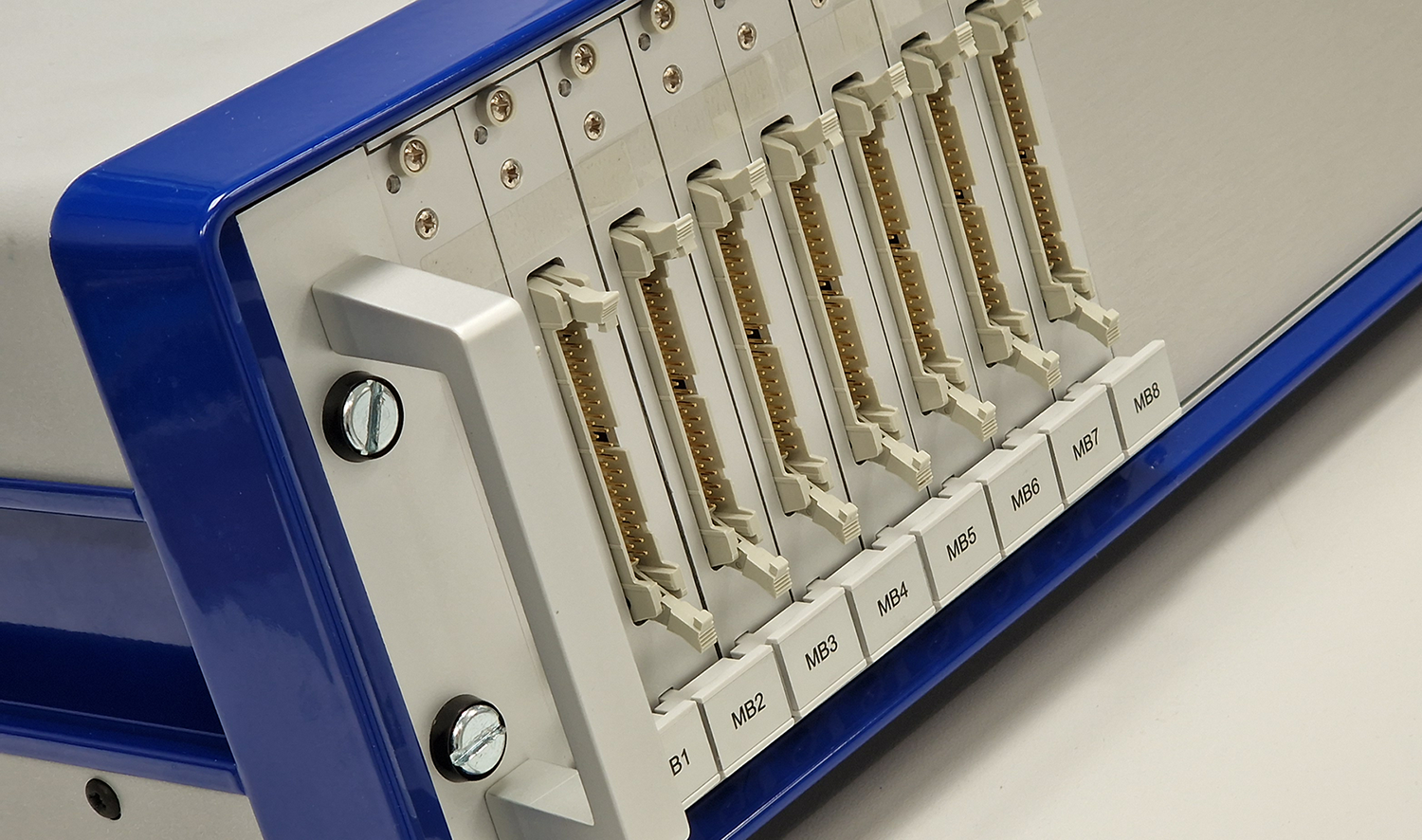

שלדה אחת יכולה להכיל 1–16 כרטיסי מדידה ולנטר עד 256 תבניות בדיקה דו-נקודתיות, 78 תבניות חמישה נקודות או 32 תבניות תשע נקודות, במרווחי זמן לבחירה מדקות ועד ימים.
כל ערוץ מוגבל זרם (1MΩ) מה שמעודד התפתחות דנדריטים לניתוח כשלים מדויק ומאפשר ניתוח מגמות מוקדם, מקצר את זמן הבדיקה וחוסך בעלויות משמעותיות.
המערכת מספקת תמונה מלאה של התגובות האלקטרוכימיות במעגל, ומשפרת את אמינות המוצרים האלקטרוניים.

תכונות עיקריות:

מדידות מכל 256 הערוצים בפחות מ-30 שניות
מתח הפעלה: +1V עד 100V
טווח מדידה: 10⁶Ω עד 10¹⁴Ω
שיטת מדידה: רציפה בכל הערוצים
מרווחי בדיקה: החל מדקה אחת
תואם לכל התקנים – IPC, IEC, JNC ואחרים
זמין בקונפיגורציות של 64, 128 או 256 ערוצים
תוכנה ידידותית וגמישה, מותאמת לWindows 7/8/10
בדיקה עצמית אוטומטית בהפעלה

Additional information

Manufacturer	GEN3

ספסיפיקציות

Applied Voltage	1V to 1250V External Presets: 0V; 3.3V; 5V; 10V; 12.5V; 15V; ±50V, ±100V
Number of Channels	64 or 128 or 256
Measurable Range of Insulation Resistance	106 to 1014 Ω
Internal Bias Voltage	AutoSIR 2+ has Built-in Bias Power Supply equipped with: 0V; 3.3V; 5V; 10V; 12.5V; 15V; ±50V, ±100V
External Bias Voltage	1V to 100V Free selection External 1V to 1250V
Maximum Test Duration	Unlimited
Measurement Method	Continuous on all selected channels
Measurement Test Intervals	Fully selectable from minimum of 1 minute
Measurement Time	15ms/channe
Current Measuring Cable	Fully shielded
Alarms	Low resistance Test Running Bias Voltage Out of Range / Failure Temperature Humidity out of range
Data Collection	Sampling Time, Elapsed Time, Resistance, Current, Applied Voltage, Temperature, Humidity
Applicable OS	Windows 10 and above
Power Source	110V / 230V Switchable mains single phase
Dimensions	[A] 515mm (20½”) [B] 170mm (6½”) [C] 390mm (15”)
Weight	10.5 kgs (37 lbs)
