מערכות הלחמה באדים, הלחמה במגע ישיר
טכנולוגיית הלחמה באדים (VAPOR PHASE) של חברת REHM, גרמניה

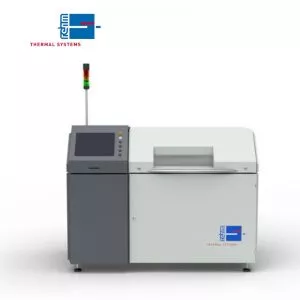

דגם המערכת Condenso XC
טכנולוגיית ההלחמה באדים מאפשרת הלחמה בסביבה נטולת חמצן בטמפרטורות המקסימליות הנמוכות ביותר, ללא סיכון של חימום יתר, בין אם במוצרי ההלחמה נטולי עופרת LF ובין במוצרים מבוססי עופרת. תוצאת ההלחמה במערכת Condenso XC הן באיכות מקסימלית מה שמאפשר שיפור אמינות המוצר הסופי.
ההלחמה מתבצעת בעזרת הזרקת אדי חום של נוזל יחודי מעביר חום (Galden) האדים מתעבים על גבי הכרטיס האלקטרוני ומעבירים אליו את האנרגיה הדרושה לחימום משחת ההלחמה וליצירת הלחמה איכותית. הטמפרטורה המרבית של הרכיב האלקטרוני בכרטיס לא תעלה על הרתיחה של נוזל העברת החום (Galden).
העברת החום בהלחמת אדים גבוהה פי עשרה לעומת הלחמת Reflow והודות לכך ה- tΔ קטנה, דבר המאפשר הלחמה של מסות טרמיות גבוהות וקטנות כאחד כך מתאפשר צמצום הסיכון לחימום יתר של הרכיבים האלקטרונים שעל גבי הכרטיס ו/או של ההלחמות הקרות במקרי קיצון.
יתרונות נוספים של המערכת:
• שליטה מלאה בבניית פרופיל הטמפרטורה – הכרטיס האלקטרוני לא נע לאורך כל שלבי התהליך ולפיכך אין סכנה לסטיות רכיבים.
• הקטנת כמות החללים (Voids) – ב Condenso XC קיימת מערכת וואקום המבצעת שאיבה של בועות האויר כמעט בכל שלב בתהליך, מה שתורם להפחתת כמות החללים. פעולה זו יעילה בעיקר במשטחי הלחמה גדולים.
• שמירת חום מקסימלית – מערכת הוואקום פועלת באותו תא, דבר המונע איבוד החום שנוצר בתהליך ומיתר פעולת חימום נוספת כדוגמת שימוש באינפרה אדום.
• צריכת חומר מינימלית – איבוד החומר בכל מחזור הינו בכמות קטנה בזכות שאיבת החומר בתום כל מחזור, קירורו וביצוע סינון לחומר המשתתף בתהליך.
